概要
着磁を行なう際に、マグネットが磁性を得る為の磁界を発生させるのが着磁ヨーク、着磁コイルです。
弊社では対象となるマグネットの種類、形状、着磁パターンによってオーダーメイドで製作いたします。
- 着磁ヨーク、コイルの性能は直接対象となるマグネットの性能に反映されますので、着磁方法、着磁条件に見合った最適なものを選択する必要があります。
- 着磁ヨーク、コイルを使用するにおいて、対象となる着磁電源装置も最適なものを選択する必要があります。詳細は着磁電源装置のページをご参照ください。

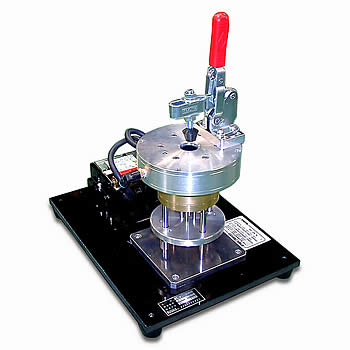

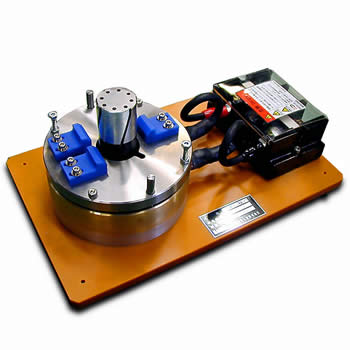

着磁ヨーク
着磁コイルがN極、S極の2極のみの着磁が可能なのに対して、着磁ヨークはコイルと透磁率及び飽和磁束密度が高い材質で磁気回路を形成し、様々な磁化パターンを可能にします。
下の画像は要求される着磁方法、磁化パターンとそれに対応する着磁ヨークの製作例の画像です。

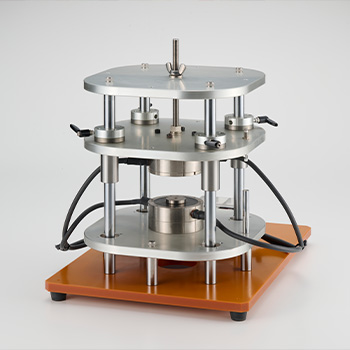

着磁ヨーク製作例
磁気パターン

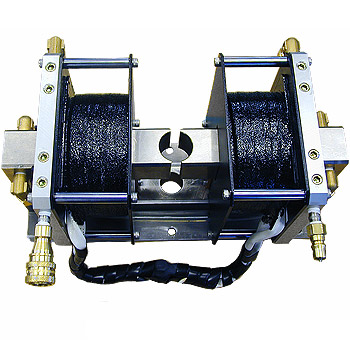

着磁ヨーク製作例
磁気パターン

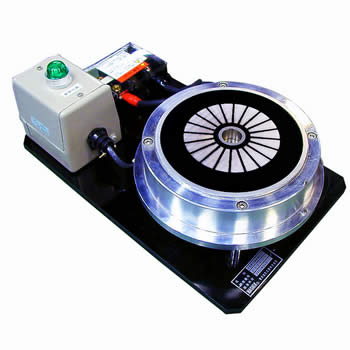

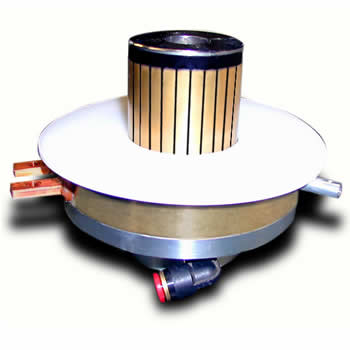

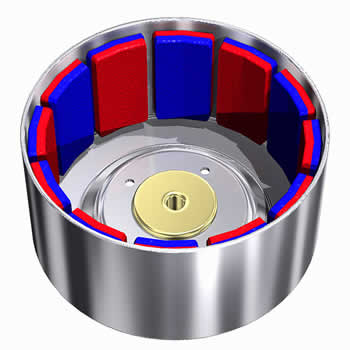

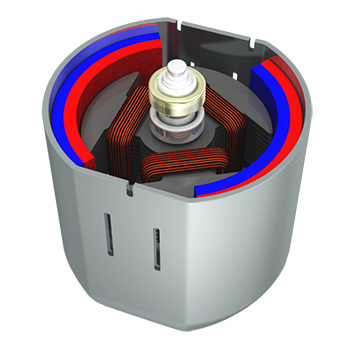

自転車等の発電機用

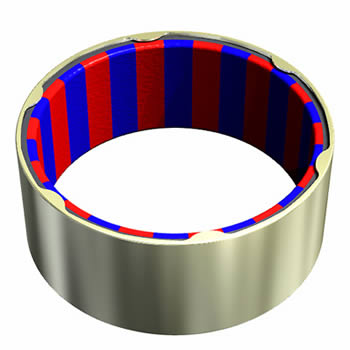

内周面28極
内周面28極
着磁ヨーク製作例
磁気パターン

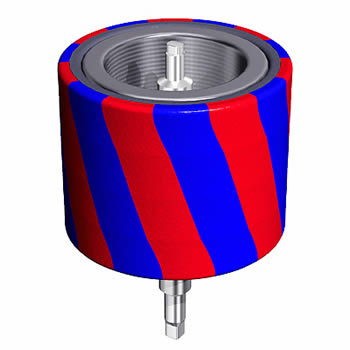

モーター用リング
外周面スキュー14極
外周面スキュー14極

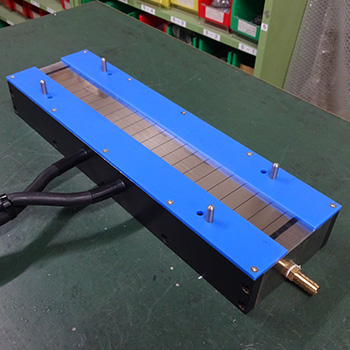

着磁ヨーク製作例
磁気パターン

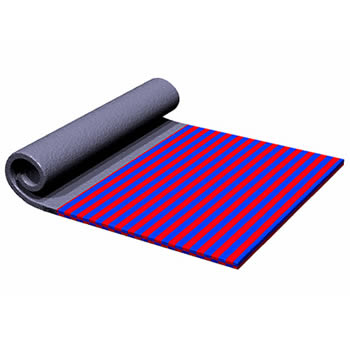

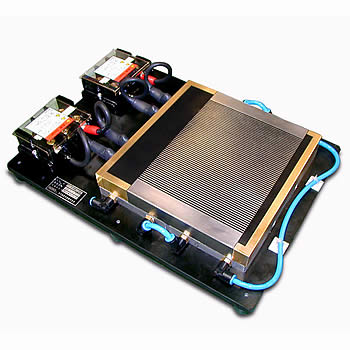

シートマグネット用
2.5mmピッチ
2.5mmピッチ

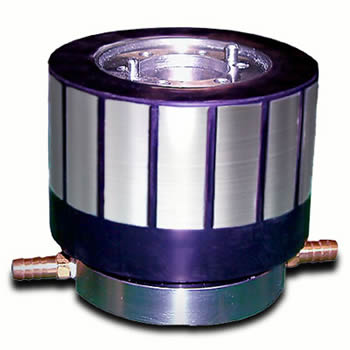

着磁ヨーク製作例
磁気パターン

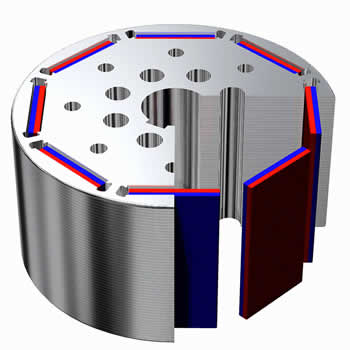

IPMモーター用
外周面8極
外周面8極
着磁ヨーク製作例
磁気パターン

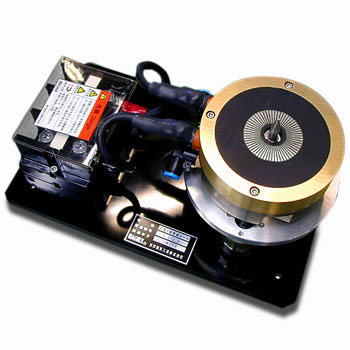

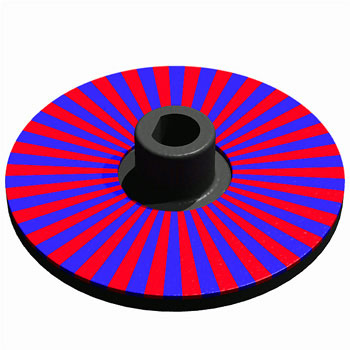

磁気センサー用
平面60極
平面60極
着磁ヨーク製作例
磁気パターン

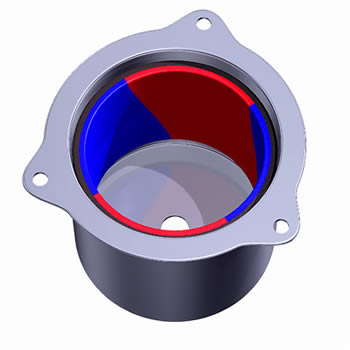

モーター用リング
内周面スキュー4極
内周面スキュー4極
着磁ヨーク製作例
磁気パターン

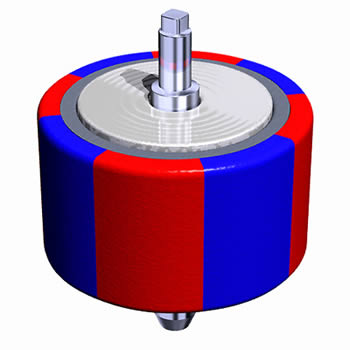

モーター用リング
外周面8極
外周面8極
着磁ヨーク製作例
磁気パターン

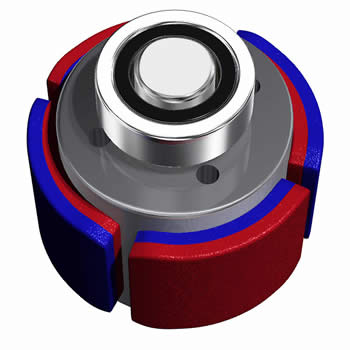

モーター用セグメント
外周面4極
外周面4極
着磁ヨーク製作例
磁気パターン

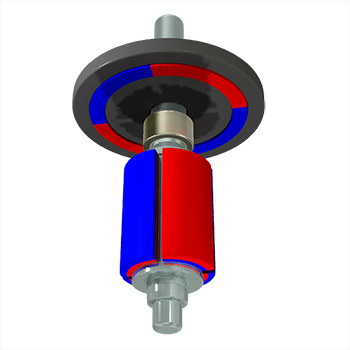

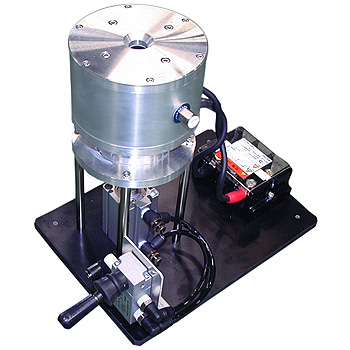

組立済みモーターの後着磁用
外周2極
外周2極
着磁ヨーク製作例
磁気パターン

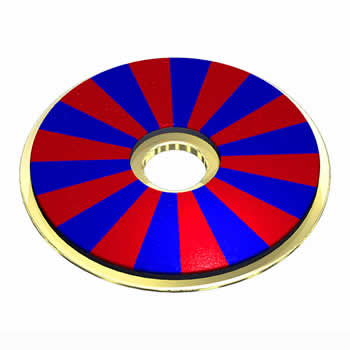

フライホイール用
平面20極
平面20極
着磁ヨーク製作例
磁気パターン

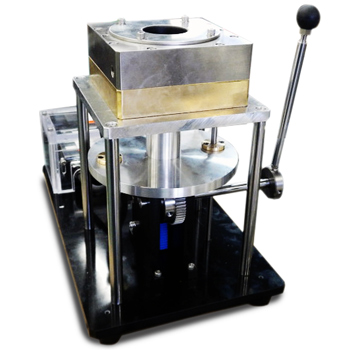

発電機用
内周面12極
内周面12極
着磁ヨーク製作例
磁気パターン
モーター用セグメント
外周＋平面4極
外周＋平面4極
着磁ヨーク製作例
磁気パターン

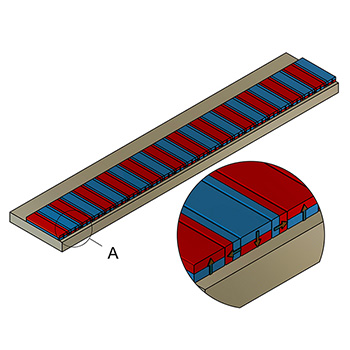

ハルバッハ配列
着磁ヨーク製作例
磁気パターン
内外周単極
着磁ヨーク製作例
磁気パターン

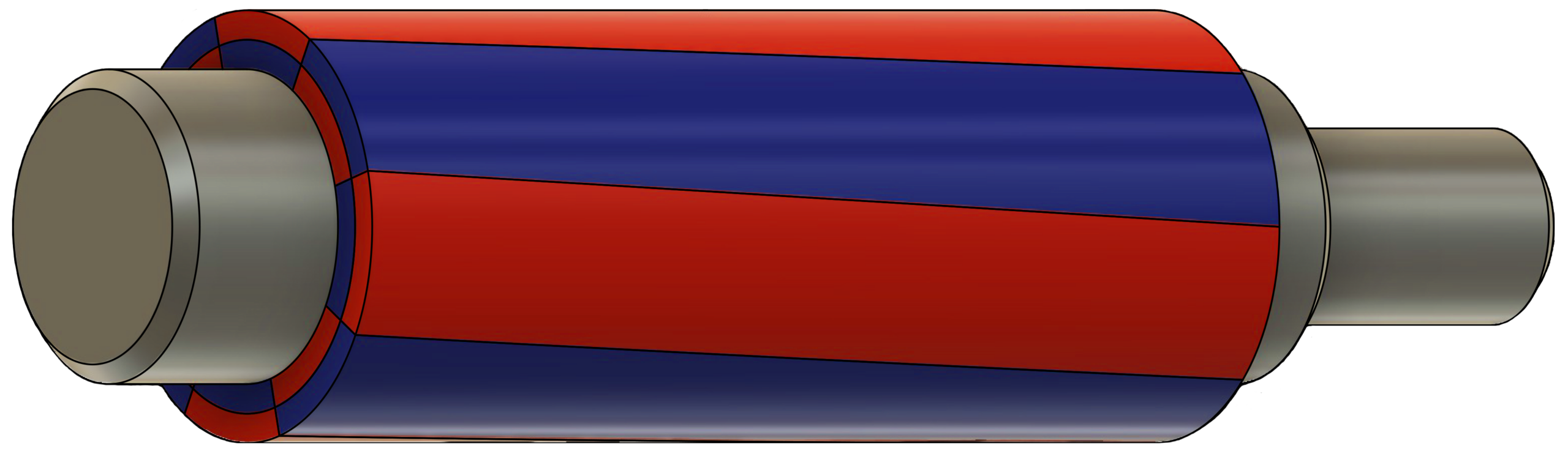

小径スキュー着磁ヨーク
φ11mm 外周8極着磁
φ11mm 外周8極着磁
着磁ヨーク製作例
磁気パターン

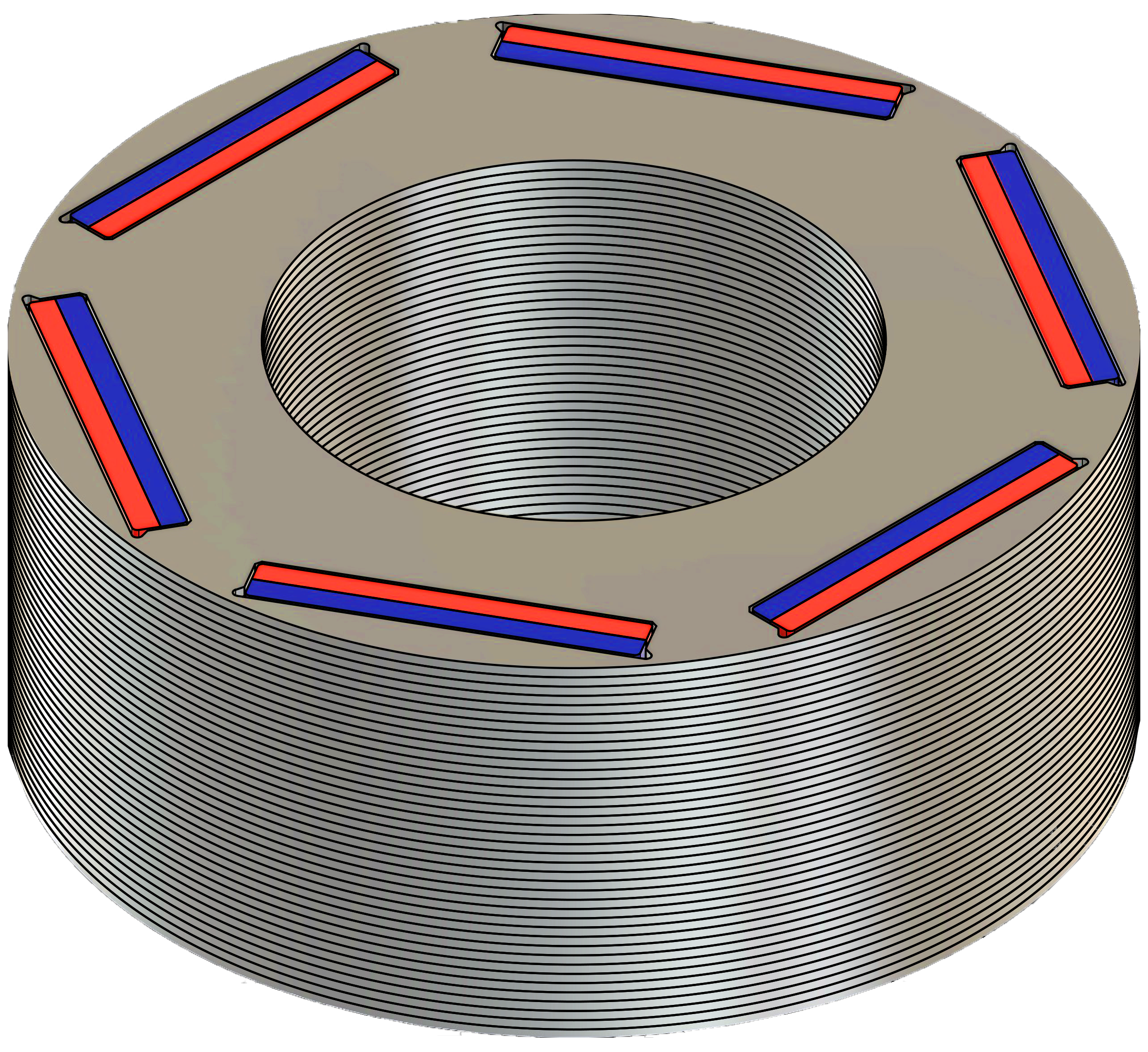

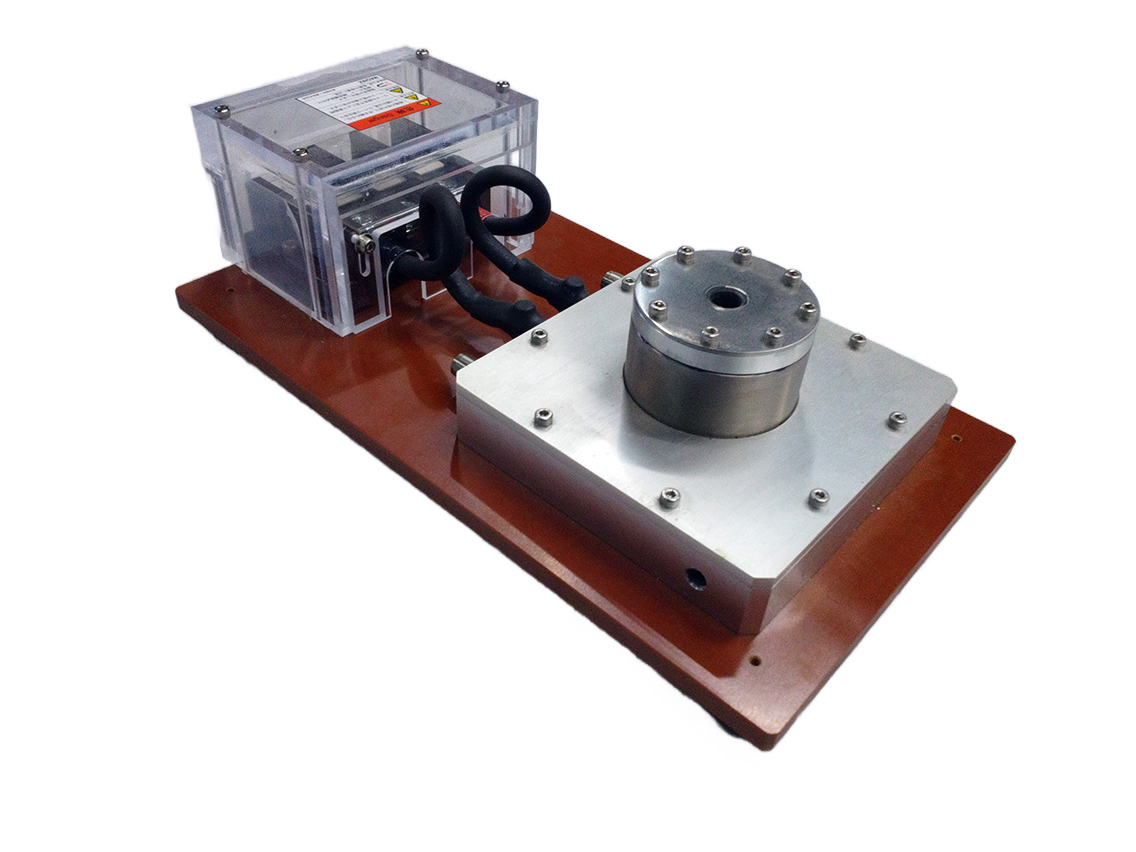

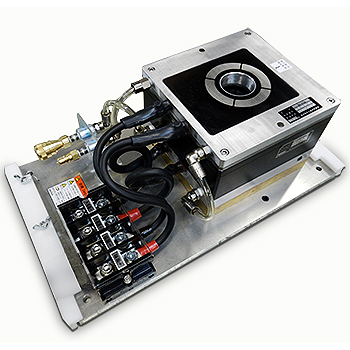

熱間加工磁石対応
着磁ヨーク
IPMモータ外周6極着磁
着磁ヨーク
IPMモータ外周6極着磁
弊社では着磁ヨークに特に求められている以下の点に重点をおき、設計、製作しております。
- 耐久性（製作に於ける高い技術、最適なモールド材の選定）
- 飽和着磁に充分な発生磁界を可能にする効率の良い磁気回路の設計
- 作業性を向上させる位置合わせ、取り出し治具の製作
- 通電によって発生するジュール熱に対する効率の良い冷却方式

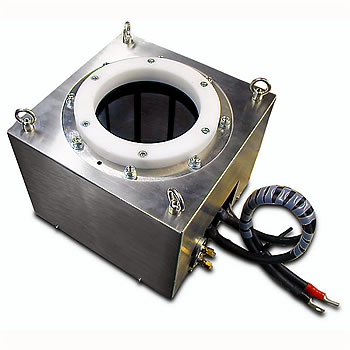

着磁コイル
着磁コイルは下図にあります様にN,S単極（2極）の着磁が可能です。
一見単純な構造に見えるコイルですが、希土類系マグネットの飽和着磁を行う為には高い発生磁界が必要です。着磁コイルにはこの高い発生磁界と共にコイルを外側に押し広げようとする強い力が発生します。又、通電する事によって発生するジュール熱も考慮しなければなりません。
弊社ではより安全に、より効率よくご使用なさっていただけるよう、充分な強度、発熱を抑える冷却方式等考慮し、設計、製作を行っております。

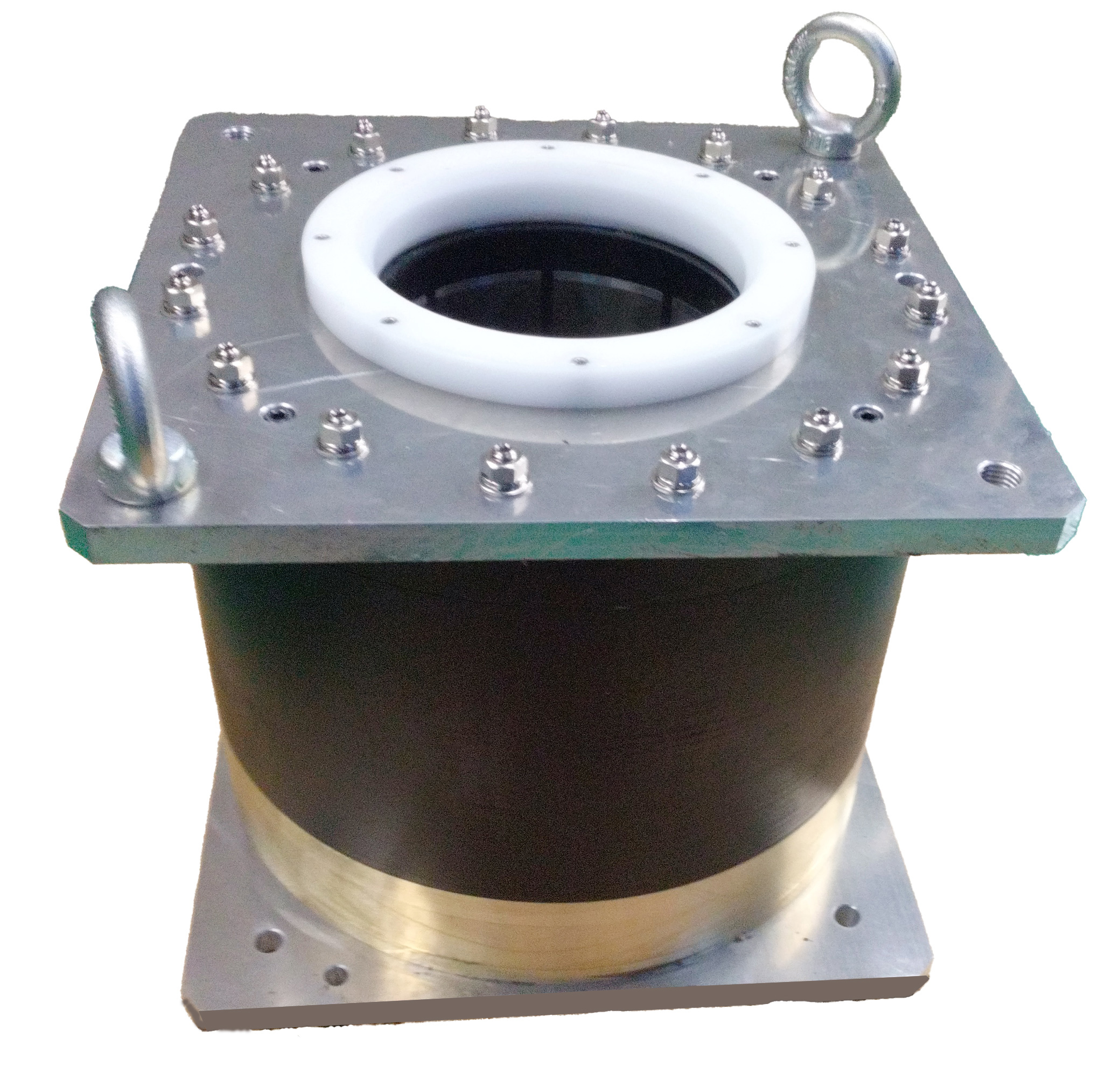

着磁コイルの製作例
ハルバッハ配列の一例

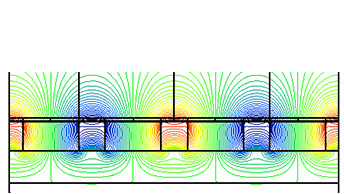

磁束線モデル
マグネット解析
磁束線モデルモデル
磁気ベクトルモデル
マグネット解析
磁気ベクトルモデル
技術協力・共同研究
大阪大学大学院工学研究科 新口 昇先生
ハルバッハ配列着磁資料（弊社シミュレーション）
磁束線モデル
ベクトルモデル
磁束線モデル
